CALIDAD DEL PRODUCTO

 La Calidad de Producto comprende 3 aspectos:

 A.- TENSIÓN.


CONCEPTO DESCRIPCIÓN
Control El control se lleva a cabo mensualmente mediante mediciones a cargo de las empresas generadoras en alguno de sus puntos de entrega generador - distribuidor
Periodo de Medición 7 días
Indicadores de calidad Variación porcentual de la tensión en intervalos de 15 min
Cantidad de Mediciones Una (1) por cada doce (12) de los puntos de entrega a Clientes con suministros en muy alta, alta y media tensión.
Tolerancias ± 5.0% de la tensión nominal establecida en los puntos de entrega generador – distribuidor y hasta 5% del tiempo del periodo de medición
Compensaciones Σp a. Ap. E(p)
P: Es un Intervalo de Medición en el que se violan las tolerancias en los niveles de tensión.
a: 0.05 US $ / kWh
Ap: Es un factor de proporcionalidad que está definido en función de la magnitud del indicador ▲Vp (%), medido en el intervalo p.
E(p): Es la energía en kWh suministrada durante el intervalo de medición p.
Equipos para la medición Debidamente certificados y cuyas especificaciones técnicas hayan sido previamente aprobadas por Osinergmin.

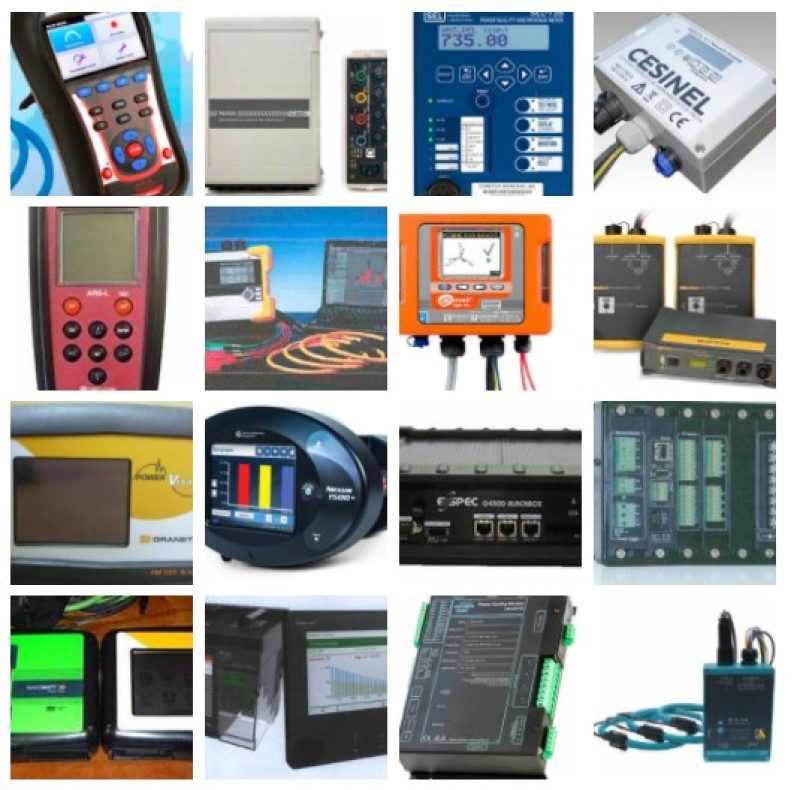

Grafica N°1.- Alguno de los equipos registradores aprobado por OSINERGMIN para el
control de la calidad de tensión.



INFORMACIÓN
Relación de equipos aprobado – calidad de tensión.


 B.- FRECUENCIA.


CONCEPTO DESCRIPCIÓN
Control En control se lleva a cabo mensualmente por las empresas generadoras considerando las mediciones que lleva a cabo el COES (para el caso del Sistema Eléctrico Interconectado Nacional - SEIN).
Periodo de Medición Un mes calendario
Indicadores de calidad • Variaciones Sostenidas (▲f´k) (%)
• Variaciones Súbitas (VSF’)
Medición El COES es el encargado de efectuar la medición en el SEIN.
Tolerancias • Variaciones Sostenidas (▲f´k) (%) = ± 0.6 %
• Variaciones Súbitas (VSF’) = ± 1.0 Hz.
Compensaciones • Compensaciones por Variaciones Sostenidas = Σq b. Bq. E(q)
• Compensaciones por Variaciones Súbitas = b’ . Bm . Pm


Gráfica N°2.- Registro de la frecuencia publicado en la página Web del COES.



 C.- PERTURBACIONES.


CONCEPTO
DESCRIPCIÓN
Control El control se lleva a cabo mensualmente mediante mediciones a cargo de las empresas generadoras en alguno de sus puntos de entrega generador – distribuidor.
Periodo de Medición 7 días
Indicadores de calidad • Para FLICKER: El Índice de Severidad por Flícker de corta duración (Pst) definido de acuerdo con las Normas IEC.
• Para ARMONICAS: Las Tensiones Armónicas Individuales (Vi) y el Factor de Distorsión Total por Armónicas (THD).
Cantidad de Mediciones En uno (1) por cada cincuenta (50) los puntos de entrega a Clientes con suministros en muy alta, alta y media tensión.
Tolerancias • Para FLICKER: El Índice de Severidad por Flícker (Pst) no debe superar la unidad (Pst < 1) en Muy Alta, Alta, Media ni Baja Tensión.
• Para ARMONICAS: Los valores eficaces (RMS) de las Tensiones Armónicas Individuales (Vi) y los THD, expresado como porcentaje de la tensión nominal del punto de medición respectivo, no deben superar los valores límites establecidos en la tabla N° 5 del numeral 5.3.3 de la NTCSE
Compensaciones • Compensaciones por Variaciones Sostenidas = Σq b. Bq. E(q)
• Compensaciones por Variaciones Súbitas = b’ . Bm . Pm

Cabe precisar que el artículo 4° del D.S. N° 040-2001-EM, publicado el 2001.07.17 modifica el artículo 6° del D.S. N° 009-1999-EM, publicado el 1999. 04. 11 de acuerdo con lo siguiente: “Artículo 6º.- Suspender la aplicación del numeral 3.7 y el pago de compensaciones por emisión de perturbaciones a que se refiere el numeral 5.3 de la Norma Técnica de Calidad de los Servicios Eléctricos. Para restituir la aplicación de estos numerales, el Ministerio de Energía y Minas conformará una Comisión para el análisis integral de las perturbaciones y su eficaz aplicación en nuestro mercado eléctrico. Para ello se convocará a representantes de empresas eléctricas y de grandes clientes. El referido análisis comprenderá un estudio de las tolerancias, compensaciones respectivas por la transgresión de dichas tolerancias, número de puntos de medición y el plazo de adecuación de los clientes emisores de perturbaciones a los límites establecidos en la Norma Técnica de Calidad de los Servicios Eléctricos.”
